Газорегуляторные пункты типа ГРПШ
Данное оборудование предназначено для понижения давления газа с целью дальнейшего распределения между потребителями.
Газорегуляторные пункты типа ГРПШ применяются для редуцирования высокого и среднего давления природного газа или других неагрессивных газов на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийных повышении и понижении выходного давления от допустимых заданных значений.

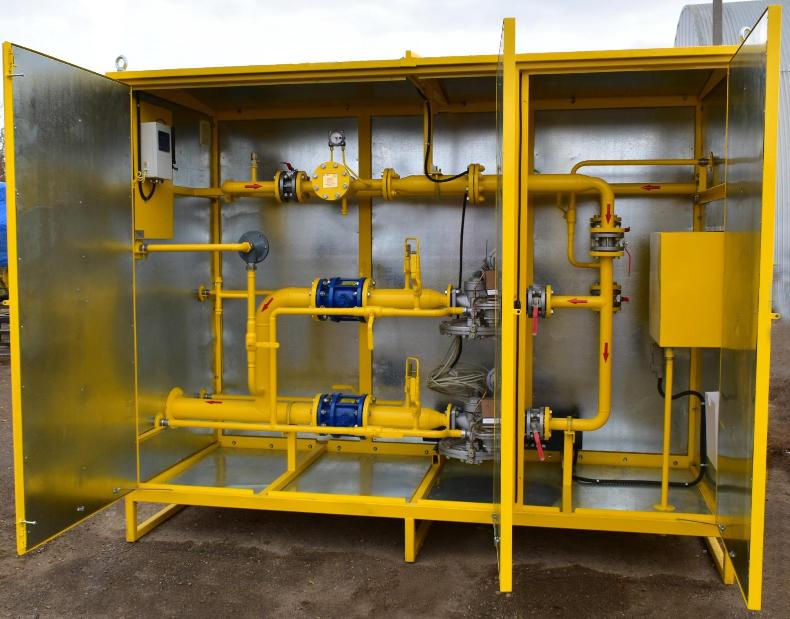

Технологическое оборудование газорегуляторных пунктов размещается в металлическом шкафу с несгораемым утеплителем (по требованию заказчика).
По требованию заказчика каркасы шкафов также могут быть обшиты негорючими строительными трехслойными панелями типа “Венталл-С” с минеральным утеплением.
Газорегуляторные пункты используются в системах газоснабжения общественных, коммунально-бытовых, промышленных и сельскохозяйственных предприятий.
Условия эксплуатации газорегуляторных пунктов соответствуют климатическим исполнениям по ГОСТ 15150:
У1 (ХЛ1) при температуре окружающей среды от минус 40 до +60ºС (от минус 60 до +60ºС) – при изготовлении в шкафу;
УХЛ4 при температуре окружающей среды от 0 до +60ºС – при изготовлении на раме.
Средний срок службы не менее 15 лет.
Назначенный срок службы – 40 лет.
Состав газорегуляторных пунктов
Газорегуляторные пункты включают в себя следующее основное оборудование:
фильтры газовые для очистки газа от механических примесей;
регуляторы давления газа типа РДУ-32, РДГД, РДГ, РДБК1, РДНК, РДСК и др. регуляторы, разрешенные к применению;
предохранительные запорные клапаны типа КПЗ, ПКН;
предохранительные сбросные клапаны типа ПСК, КПС;
запорная арматура;
манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
система обогрева (от газового обогревателя, от внешнего источника или от обогревателей электрических во взрывозащищенном исполнении);
Достоинство газорегуляторных пунктов, оснащенных шкафами контроля и управления:
комплектная поставка оборудования;
удобное расположение оборудования автоматизации внутри газорегуляторных пунктов, обеспечивающее хороший доступ при обслуживании;
высокий уровень автоматизации на базе современного промышленного контроллера;
дистанционный доступ к настройкам ШКУ ГРП по каналам мобильной связи;
возможность интегрирования в существующие АСУ ТП;
гибкость программного обеспечения и аппаратной конфигурации;
низкая себестоимость комплектующих изделий;
высокое качество и надежность.
